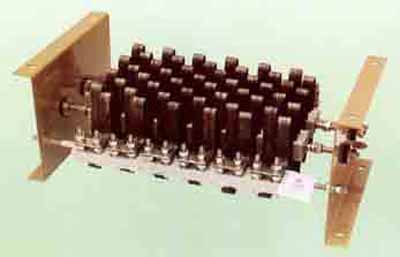

ZX12型鐵鉻鋁電阻器
發布時間：2016-09-19 閱讀次數： 次
適用范圍
ZX12型電阻器適用于交流50Hz，額定電壓至660V及直流440V以下的電路中，主要作為電動機的起動、制動與調速電阻之用。單箱額定功率為4.6kW。
結構特征
ZX12型電阻器是用鐵鉻鋁帶繞制成大波浪形電阻元件，按帶料寬度不同分大、中、小三種規格，大片與中片兩端沖孔作為安裝之用，小片兩端直接由接線板聯接?？赏耆娲鶽X9型電阻器（小波浪形電阻元件）。
優點：電阻材料的溫度系數較低，加工簡便，成本低廉，無需專用設備，感抗低等；
缺點：由于電阻元件之間的聯接全部采用螺栓壓接的方式，在震動較大的場合易松動，故其可靠性較低，抗腐性能差。
型 號 | 額定電流(A) | 20℃時電阻元件的電阻值（Ω） | 發熱時間常數T(s) | 電阻元件 | 重量 | 對應ZX9型電阻器型 號 | |||||
總阻值 | 分段電阻值 | 型 號 | 數 量 | ||||||||
1 | 2 | 3 | 4 | ||||||||
ZX12-0.1 | 215 | 0.1 | 0.033 | 0.033 | 0.033 | 200 | ZJ1-1 | 12 | 20 | ZX9-1/10 | |
ZX12-0.14 | 181 | 0.14 | 0.047 | 0.047 | 0.047 | 150 | ZJ1-2 | 12 | 18 | ZX9-2/14 | |
ZX12-0.2 | 152 | 0.20 | 0.067 | 0.067 | 0.067 | 120 | ZJ1-3 | 12 | 16 | ZX9-3/20 | |
ZX12-0.28 | 128 | 0.28 | 0.07 | 0.07 | 0.07 | 0.07 | 140 | ZJ1-4 | 16 | 17 | ZX9-4/28 |
ZX12-0.4 | 107 | 0.40 | 0.133 | 0.133 | 0.133 | 200 | ZJ1-1 | 12 | 20 | ZX9-1/40 | |
ZX12-0.56 | 91 | 0.56 | 0.187 | 0.187 | 0.187 | 150 | ZJ1-2 | 12 | 18 | ZX9-2/55 | |
ZX12-0.8 | 76 | 0.80 | 0.267 | 0.267 | 0.267 | 120 | ZJ1-3 | 12 | 16 | ZX9-3/80 | |
ZX12-1.1 | 64 | 1.1 | 0.275 | 0.275 | 0.275 | 0.275 | 140 | ZJ1-4 | 16 | 17 | ZX9-4/110 |
ZX12-1.6 | 54 | 1.6 | 0.40 | 0.40 | 0.40 | 0.40 | 128 | ZJ1-5 | 16 | 15 | ZX9-7/152 |
ZX12-2.2 | 46 | 2.2 | 0.55 | 0.55 | 0.55 | 0.55 | 104 | ZJ1-6 | 16 | 15 | ZX9-8/216 |
ZX12-3.0 | 39 | 3.0 | 0.75 | 0.75 | 0.75 | 0.75 | 136 | ZJ1-7 | 24 | 18 | ZX9-5/300 |
ZX12-4.2 | 33 | 4.2 | 1.05 | 1.05 | 1.05 | 1.05 | 104 | ZJ1-8 | 24 | 17 | ZX9-6/420 |
ZX12-5.6 | 29 | 5.6 | 1.4 | 1.4 | 1.4 | 1.4 | 96 | ZJ1-9 | 24 | 16 | ZX9-7/560 |
ZX12-8.0 | 24 | 8.0 | 2.0 | 2.0 | 2.0 | 2.0 | 80 | ZJ1-10 | 24 | 15 | ZX9-8/800 |
